山區大型風電場降低高電阻率的方法

2018-05-04 22:04:52 DY智慧院　點擊量：評論 (0)

　　一、隨著風力發電迅猛發展，風電機組的運行受到日益的重視。由于內陸風電場都布置于山地，而山地土壤電阻率一般較高，并且風機的布置范

　　一、隨著風力發電迅猛發展，風電機組的運行受到日益的重視。由于內陸風電場都布置于山地，而山地土壤電阻率一般較高，并且風機的布置范圍較廣，常規電氣設備的接地方式一般不能滿足要求，需要采取更為有效的接地措施，使風電機組接地網的接地電阻從高達幾十歐降到規程及風機要求的4Ω以下。

　　二、降低高電阻率的技術措施

　　1、常規降低高電阻率的技術措施有七種：

　?、俑鼡Q土壤。

　?、谌斯ぬ幚硗寥?。

　?、凵盥窠拥貥O。

　　④多支外引式接地裝置。

　?、堇媒拥仉娮杞底鑴?/span>

　?、薏捎蒙扉L水平接地體。

　　⑦加接地模塊。

　　風機的接地系統是風機防雷保護系統中的一個關鍵環節，只有接地良好才能保證雷擊時分電機組的安全。根據土壤電阻率測試結果，采用常規普通接地裝置難以滿足規程要求。

　　因此結合該風電場，將對常規接地和采用特殊接地兩種方式進行比較。

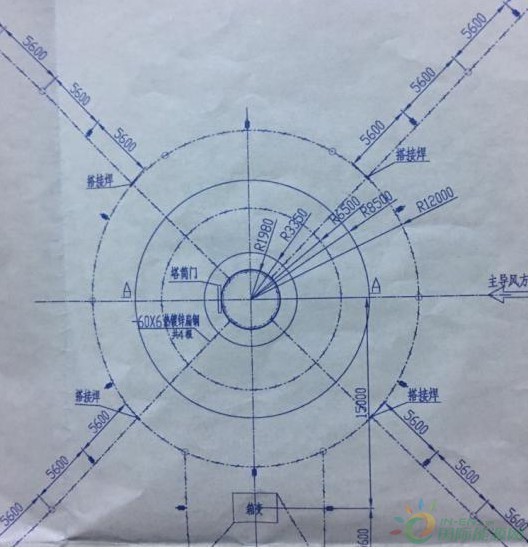

　　2、常規接地方式：水平接地體采用熱度鋅扁鋼-60X6垂直接地體采用熱度鋅鋼管D50等常規接地裝置進行降阻。見下圖。其中實線表示風機基礎，點劃線表示水平接地體，點表示垂直接地體。

　　風機基礎直徑18.8米，第一圈水平接地體距基礎為1.5米，第二圈距第一圈5米。此種方案經現場實測后，風機接地電阻超過10Ω，遠不能滿足風機接地要求。

　　3、該風電場100臺風機均布置于山脊和山頂上，無大范圍平整地面，現場勘查后，無較大平整地面，如果想增大接地面積，可歸類為三種基本布局；風機一側為長方形地帶、風機一側為三角形地帶；風機兩側為狹長形地帶。

　　4、根據上述7種降組方式，由于該風電場位于多巖石高山地帶，第1種更換為低土壤電阻率的土壤，對人力和工時耗費都較大，不予考慮：第2中人工處理土壤，一來范圍較廣，風機臺數較多，二來地勢復雜，并且會降低接地的熱穩定性、加數接地體的腐蝕，減少接地體的使用年限，故不予考慮。第3種深埋接地極，由于山脈多巖石，地下深處的土壤電阻率亦很高，不予考慮。第4種外引接地裝置故不予考慮。

　　5、綜合以上分析，并考慮風機所處地勢，增加使用物理降阻劑，延伸水平接地體來增加接地面積及增加接地模塊和垂直接地極等4種方式實現高效降阻。

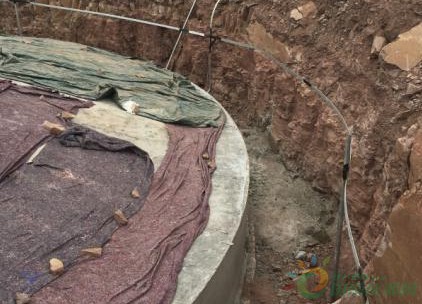

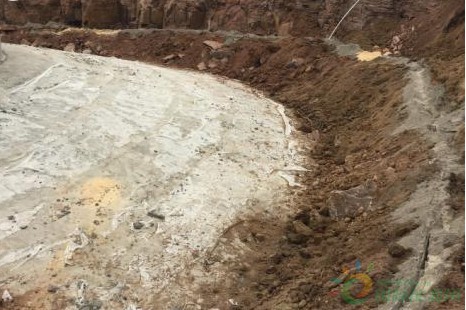

　　此圖片就是實際施工圖
