離網型風力發電機組基礎與聯接技術條件(JB/T 10405-2004)

2017-12-29 14:36:50 大云網  點擊量: 評論 (0)
 1范圍  本標準規定了離網型風力發電機組基礎與聯接的技術條件。  本標準適用于風輪掃掠面積小于40m2的離網型風力發電機組。  2技術要求  2 1概述  離網型風力發電機組支撐機構一般采用無拉索式和有拉
 1范圍
  本標準規定了離網型風力發電機組基礎與聯接的技術條件。
  本標準適用于風輪掃掠面積小于40m2的離網型風力發電機組。
  2技術要求
  2.1概述
  離網型風力發電機組支撐機構一般采用無拉索式和有拉索式兩種,而兩種支撐結構均應制作混凝土基礎。
  2.2通用技術要求
  2.2.1基礎應用混凝土在安裝現場挖坑澆筑?;炷敛牧系呐浔葢?ldquo;水泥、砂子、卵石體積比”為“1:2.5:5”來掌握,其強度標號為C15~C20,養護技術要求應符合建筑行業標準。
  2.2.2基礎不應發生不均勻下沉,以免正極發生傾斜甚至傾倒事故。
  2.2.3拉索式塔架的地錨基礎應具有足夠的穩定性,以免在暴風工況下發生整機傾倒事故。
  2.2.4塔架與基礎的聯接形式應滿足強度要求而不發生斷裂。
  2.3無拉索塔架整體式基礎與聯接

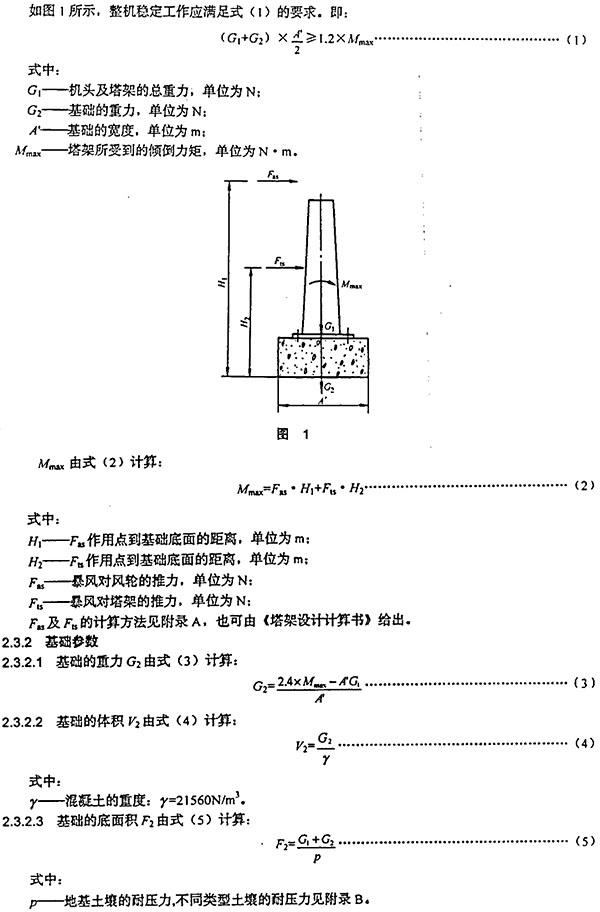

  2.3.1塔架基礎穩定工作的條件


  2.3.3塔架與基礎的地腳螺栓技術要求
  2.3.3.1地腳螺栓應在澆筑混凝土基礎時預埋在標定的位置上。
  2.3.3.2在有腐蝕的地區地腳螺栓應采取防腐措施。
  2.3.3.3地腳螺栓的承載能力應大于暴風工況傾倒力矩Mmax對塔架底面產生的拉力。

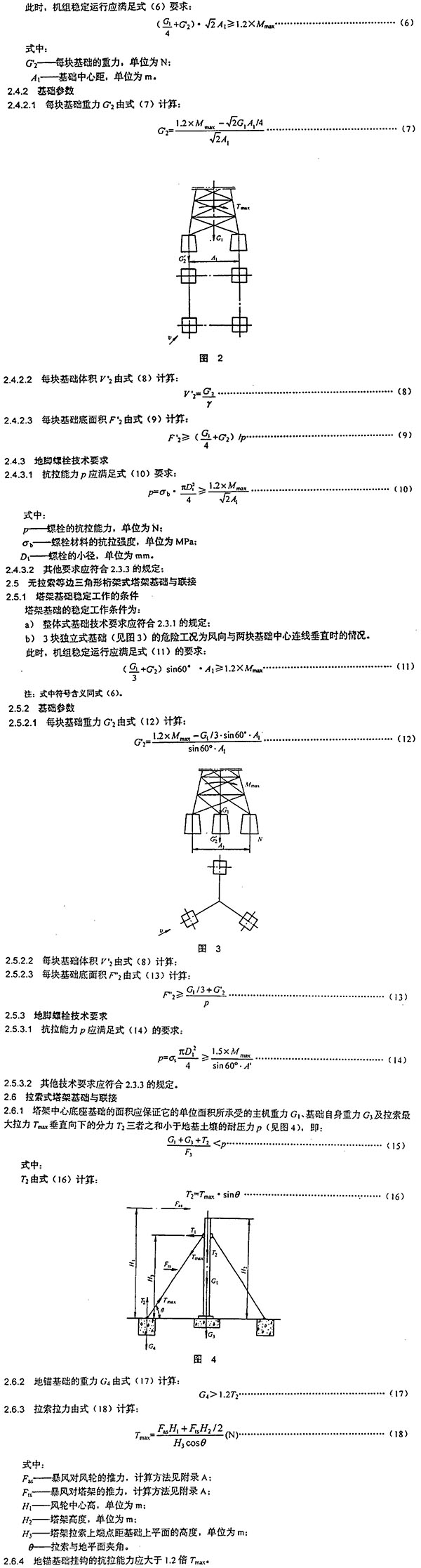

  2.4無拉索正四邊形桁架式塔架基礎與聯接
  2.4.1塔架基礎穩定工作的條件
  塔架基礎的穩定工作條件為:
  a)整體式基礎技術要求應符合2.3.1的規定;
  b)若為4塊獨立基礎,危險工況為風向與塔架對角線一致時的情況,見圖2。


  3檢驗規則
  機組的基礎與聯接件應滿足本標準的各項要求。
