2、網損率為5%



系統的網損率為5%，總網損為10MW，由平衡節點承擔。目前廣東的市場規則中，網損計入發電的基數電量。網損的處理中，有兩個環節需要制定相關的規則。



1）調度中承擔平衡的機組?，F(xiàn)貨市場出清中采用的是直流潮流，而直流潮流是不考慮網損的，因此現貨市場出清的總發電等于總負荷。但在實際系統中，網損是客觀存在的，因此總發電需要加上網損。在上面的例子中，現貨出清中總發電等于總用電等于200MW，但實際調度中總發電需要212MW，需要增加12MW的出力?？梢杂赡骋慌_機組承擔網損，也可以由多臺機組共同承擔網損。需要某種規則、算法確定調度中承擔該網損的機組。本例中，由于線路已經發生阻塞，只能由G1增加發電，即10MW網損全部由G1增發。



2）計劃發電基數電量的分配。需要將網損也按一定的原則分配到各B類機組（具有基數電量的機組）?？梢匀匀话凑赵瓉砘鶖?shù)電量的比例分配。本例中，將10MW平均分配給G1和G2，即各有5MW網損。因此，G1和G2的基數電均為65MW。



這種情況下，計劃發用電占用的線路AB的輸電容量為35MW（節點B的計劃用電100MW減去計劃發電65MW）



以上結果可以用圖3表示。

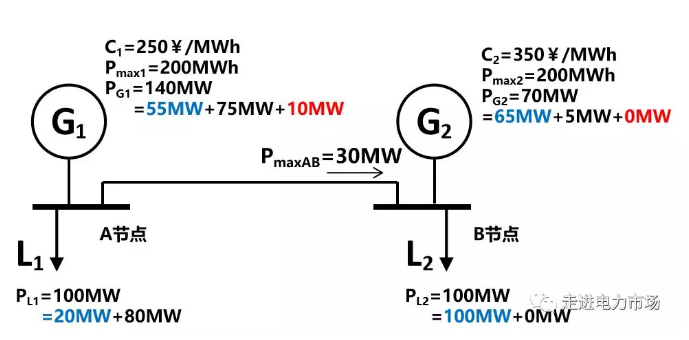

3考慮計劃發用電的兩節點系統（網損5%）



根據以上分析可以得到表3的結果。

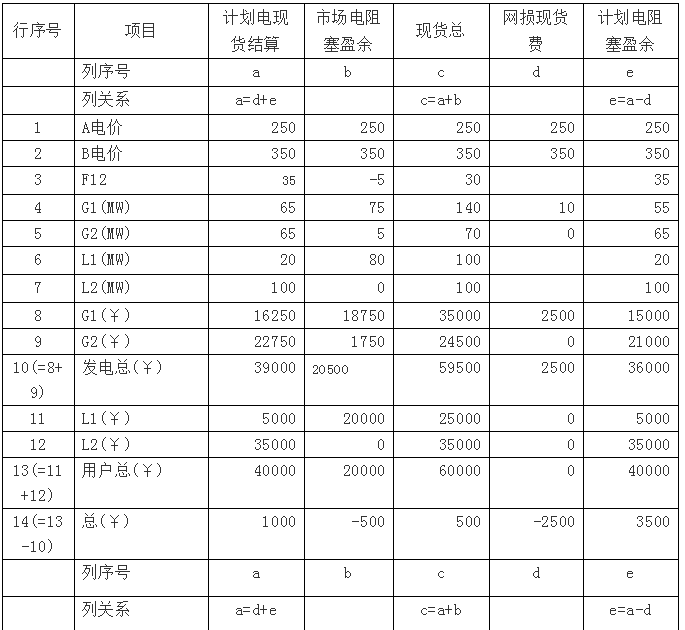

表3 考慮網損及計劃發用電的結算【情景1-2】5%







按現貨市場的結算規則，應該從計劃發用電中獲得1000元的市場盈余，從市場發用電獲得-500的市場盈余，總市場盈余為500元。



計劃電的1000元市場盈余由兩部分構成：1）計劃電應該繳納的阻塞費35*100=3500元。2）支付給計劃電的網損費：2500元?？傆酁?500-2500元=1000元。也就是說，計劃電的全體成員應該給市場繳納1000元錢。



如果考慮輸配電定價中已經包含網損，現貨市場中網損由計劃發電承擔，則現貨市場不需要從市場用戶收取網損費，市場運營機構也不需要給計劃發用電代理機構支付。計劃電的盈余為阻塞費3500元，即市場運營機構應該從計劃發用電代理機構收取3500元阻塞費。



市場電的-500元是市場電的阻塞盈余：從表4看到，市場電扣除每個節點發用電平衡的部分，有5MW的市場電是從節點B送到節點A的。由于B節點的電價比A節點的電價低，因此阻塞盈余為負：5*(250-350)=-500元。



3、網損率為6%



改變網損率，假設網損率為6%，總網損為12MW。調度中，仍然由G1承擔，G1的總發電變?yōu)?42MW?；鶖?shù)電分配中，G1和G2的基數各承擔6MW的網損。計劃發用電占用的線路AB的輸電容量為34MW（節點B的計劃用電100MW減去計劃發電66MW）。具體如圖4及表4所示。

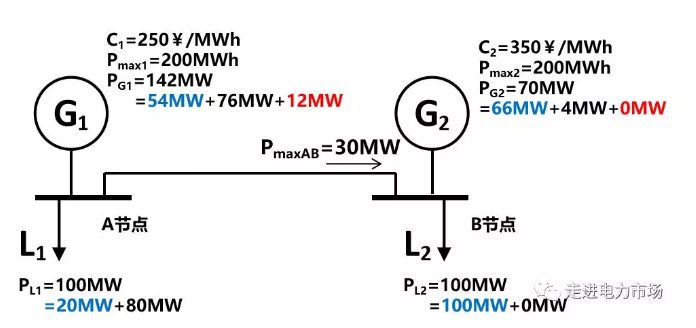

圖4考慮計劃發用電的兩節點系統（網6%）

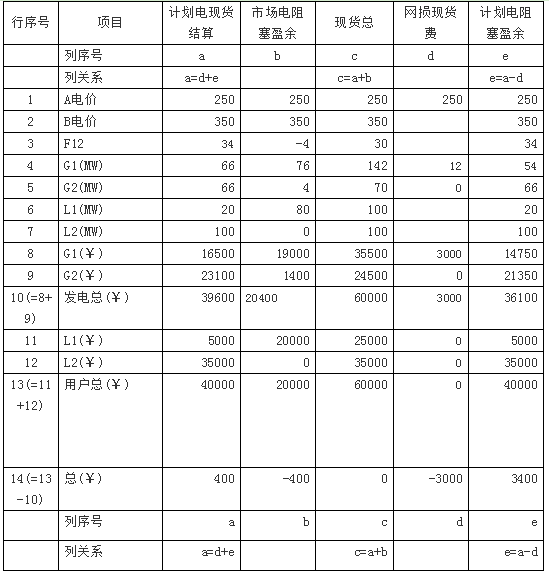

表4 考慮網損及計劃發用電的結算【情景1-3】6%







按現貨市場的結算規則，應該從計劃發用電中獲得400元的市場盈余，從市場發用電獲得-400的市場盈余，總盈余為0元。



計劃電的400元市場盈余由兩部分構成：1）計劃電應該繳納的阻塞費34*100=3400元。2）支付給計劃電的網損費：3000元。總盈余為3400-3000元=400元。也就是說，計劃電的全體成員應該給市場繳納400元錢。



如果考慮輸配電定價中已經包含網損，現貨市場中網損由計劃發電承擔，則現貨市場不需要從市場用戶收取網損費，市場運營機構也不需要給計劃發用電代理機構支付。計劃電的盈余為阻塞費3400元，即市場運營機構應該從計劃發用電代理機構收取3400元阻塞費。



市場電的-400元是市場電的阻塞盈余：從表4看到，市場電扣除每個節點發用電平衡的部分，應該有4MW的市場電是從節點B送到節點A的。由于B節點的電價比A節點的電價低，因此阻塞盈余為負：4*(250-350)=-400元。



4、網損率為8%



改變網損率，假設網損率為8%，總網損為16MW。調度中，仍然由G1承擔，G1的總發電變?yōu)?46MW?；鶖?shù)電分配中，G1和G2的基數各承擔8MW的網損。計劃發用電占用的線路AB的輸電容量為32MW（節點B的計劃用電100MW減去計劃發電68MW）。具體如圖5及表5所示。

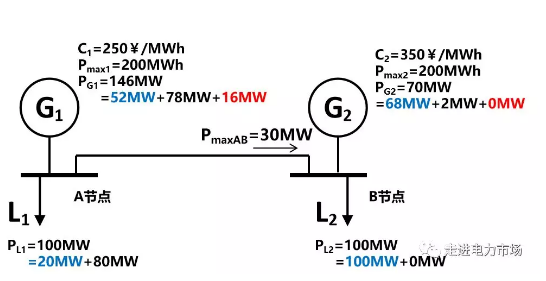

圖5考慮計劃發用電的兩節點系統（網損8%)

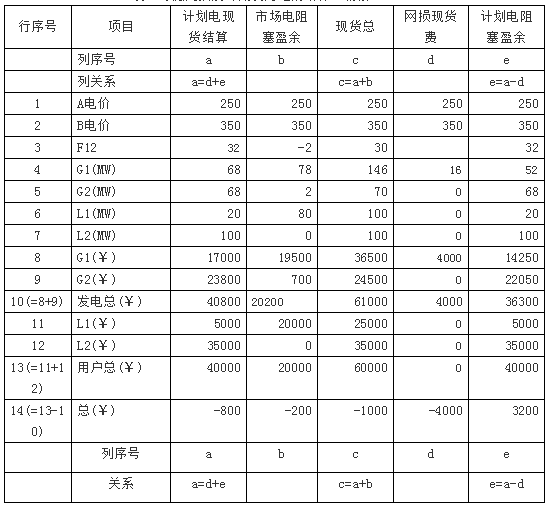

表5 考慮網損及計劃發用電的結算【情景1-4】8%





5、網損率為10%



改變網損率，假設網損率為10%，總網損為20MW。調度中，仍然由G1承擔，G1的總發電變?yōu)?50MW?；鶖?shù)電分配中，G1和G2各承擔10MW。計劃發用電占用的線路AB的輸電容量為30MW（節點B的計劃用電100MW減去計劃發電70MW）。具體如圖6及表6的結果。

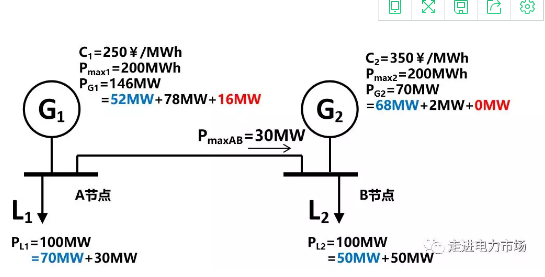

圖6考慮計劃發用電的兩節點系統（網損10%）

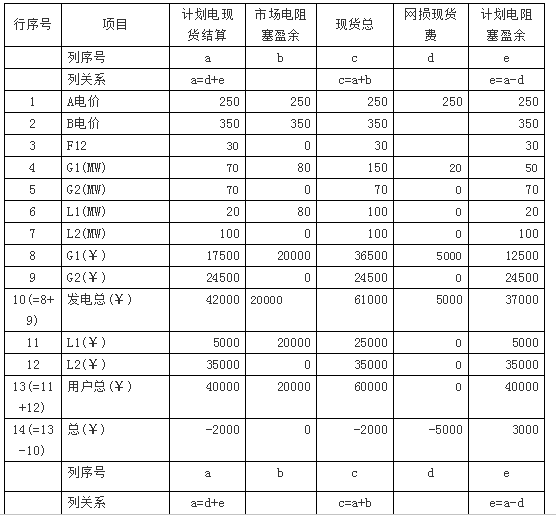

表6 考慮網損及計劃發用電的結算【情景1-5】10%
